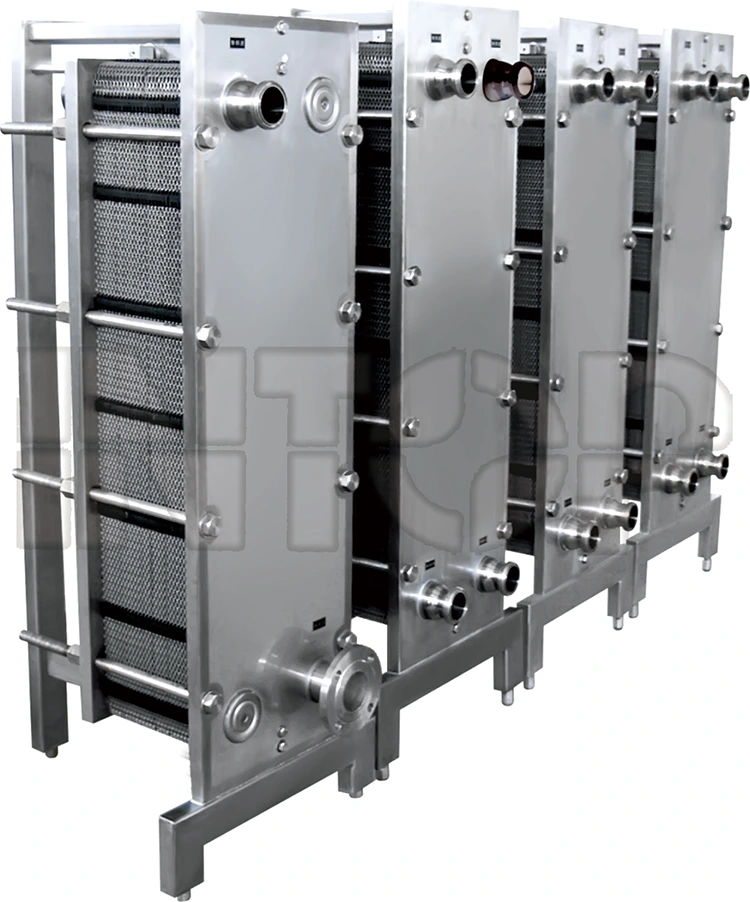

Płytowy wymiennik ciepła

Płytowy wymiennik ciepła to nowy typ wysokowydajnego wymiennika ciepła składającego się z metalowych płyt o określonych kształtach falistych ułożonych razem. W skład konstrukcji wchodzą uszczelki, płyty dociskowe (doczoły ruchome, doczoły stałe) oraz ramy (prowadnice górne i dolne, słupki przednie). Płyty są uszczelnione i prowadzone za pomocą uszczelek oddzielających kanały zimnego/gorącego płynu. Zimny/gorący czynnik wymiany ciepła przepływa przez każdy kanał i wymienia ciepło z oddzielnymi płytami, aby osiągnąć żądaną temperaturę dla użytkownika. Każda płyta ma otwory w czterech rogach, które są połączone w wiązkę, tworząc rury rozprowadzające i zbierające płyn. Po wymianie ciepła pomiędzy czynnikiem zimnym i gorącym, wypływa ono z powrotem z odpowiedniej rury zbiorczej i jest poddawane recyklingowi.

Zasada struktury produktu

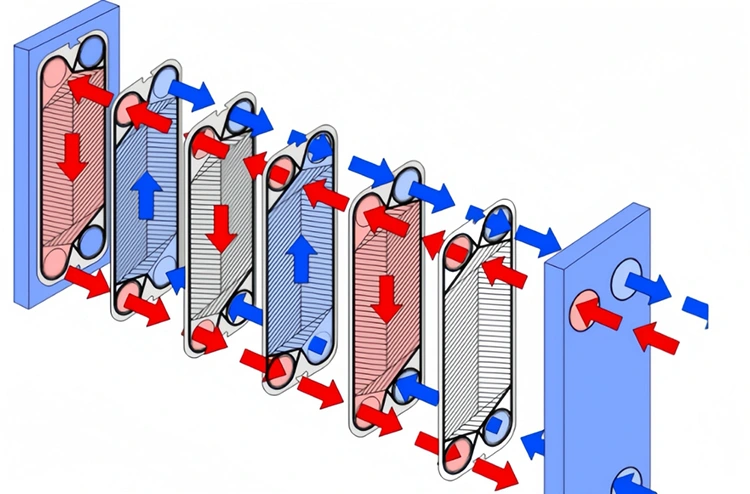

Struktura pojedynczego procesu: Tylko 2 płyty nie przenoszą ciepła – płyta czołowa i tylna.

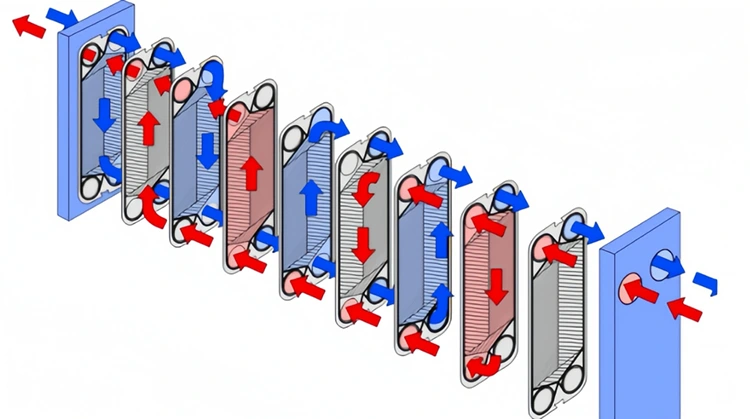

Struktura podwójnego procesu: każdy proces ma 3 płyty, które nie przenoszą ciepła.

Cechy produktu

(1) Mały rozmiar i niewielka powierzchnia;

(2) Wysoka wydajność wymiany ciepła;

(3) Elastyczny montaż;

(4) Niskie zużycie metalu;

(5) Niskie straty ciepła;

(6) Łatwy demontaż, czyszczenie i konserwacja.
