Zbiornik ekstrakcyjny

Zbiornik ekstrakcyjny jest powszechnie stosowanym sprzętem do ługowania i ekstrakcji w przemyśle farmaceutycznym i chemicznym, szczególnie odpowiednim do ługowania i ekstrakcji składników zawartych w produktach roślinnych. Konstrukcja składa się z korpusu zbiornika, śruby napędowej z urządzeniem do ustawiania osiowego wewnątrz korpusu zbiornika oraz wału obrotowego połączonego z zewnętrzną częścią korpusu zbiornika. Jego cechą charakterystyczną jest posiadanie

Zbiornik ekstrakcyjny z ciągłym ługowaniem przeciwprądowym jest ustawiony w pozycji nachylonej, z otworem wylotowym połączonym z otworem zasilającym, tworząc złącze. Każdy pojedynczy zbiornik posiada otwór zasilający w dolnym końcu górnej części, otwór odprowadzający resztkową ciecz w dolnej części, otwór wlotowy lub wylotowy cieczy w górnej części zbiornika oraz otwór wylotowy w dolnej części.

Kategoria produktu

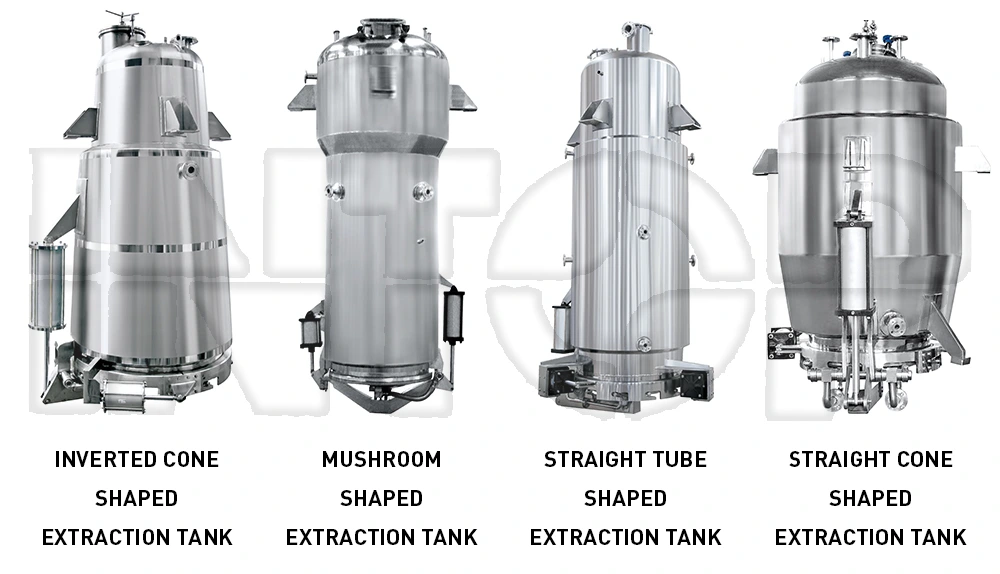

1. Według wyglądu można go podzielić na zbiornik ekstrakcyjny w kształcie grzyba, zbiornik ekstrakcyjny w kształcie odwróconego stożka, zbiornik ekstrakcyjny w kształcie prostej rury i zbiornik ekstrakcyjny w kształcie prostego stożka

2. Podzielony według przeznaczenia na zbiornik do ekstrakcji antocyjanów, zbiornik do ekstrakcji tradycyjnej medycyny chińskiej, zbiornik do ekstrakcji olejków eterycznych itp.

Parametry techniczne produktu

Struktura produktu

Zbiornik ekstrakcyjny składa się z korpusu zbiornika podnoszącego, układu chłodzenia kondensacyjnego, układu mieszania, układu podawania, układu rozładowywania, układu filtrowania, układu czyszczenia, sterowania elektrycznego, sprzętu odśrodkowego i innych elementów

1. Korpus zbiornika ekstrakcyjnego wyposażony jest w płaszcz ułatwiający wymianę ciepła, z włazem na górze i dwoma cylindrami na dole oraz wyłącznik drzwiowy zrzutu żużla;

2.Zadaniem skraplacza jest skraplanie pary cieczy i odzyskiwanie alkoholu;

3. Zadaniem chłodnicy jest schładzanie kondensatu i rozpuszczalnika;

4. Zadaniem separatora olej-woda jest rozdzielenie schłodzonej odzyskanej cieczy na olej aromatyczny podczas ekstrakcji oleju;

5. Zadaniem separatora gaz-ciecz jest oddzielenie gazu od cieczy i zapobieganie wynoszeniu cieczy ze zbiornika podczas odpowietrzania;

6. Reduktor służy do mieszania materiałów wewnątrz zbiornika, tak aby efektywne składniki wydobyte z substancji stałej mogły zostać ogrzane i wygotowane, co jest korzystne przy usuwaniu żużla.
